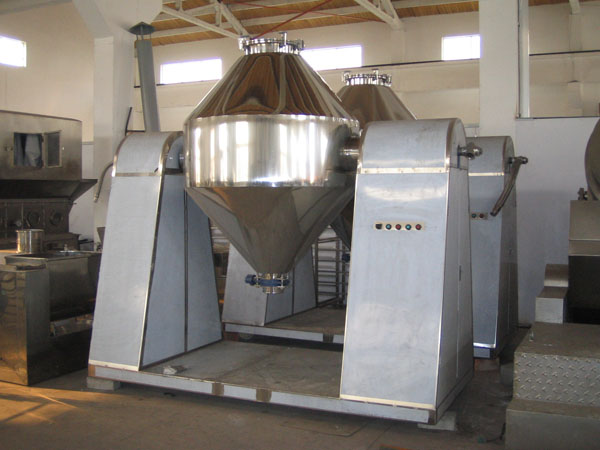

SZG系列双锥回转真空干燥机

SZG系列双锥回转真空干燥机

      概述
  双锥回转真空干燥机是集合-干燥于一体的新型干燥机。将泠凝器、真空泵与干燥机配套;组成真空干燥装置。(如不需回收溶剂;泠疑器可不用)本机设计先进;内部结构简单;清洗容易物料能全部排出;操作简便;能降低劳动强度改善工作环境。同时因容器本身回转时物料亦转动但器壁上不积料;故传热系数较高;干燥速率大、不仅节约能源;而且物料干燥均匀充分;质量好。可广泛应用于制药、化工、食品、燃料等行业物料的干燥。符合GMP要求。

  特点
  油加热时;采用自动恒温控制;可以干燥生化制品和矿物原来;温度可在20~160℃之间;温度±2℃以内。
  热效率高;比一般烘箱提高2倍以上。
  间接加热;物料不会被污染;符合GMP要求。设备维修操作简单、易清洗。

  应用
  本机适用于医药、食品、化工等行业的粉、粒状物料的真空干燥和混合尤其适用于有下列的物料
  不能承受高温的热敏性物料;容易氧化;有危险的物料;需回收溶剂和有毒气体的物料;要求残留挥发物含量极低的物料;要求混合充分;均匀的物料。

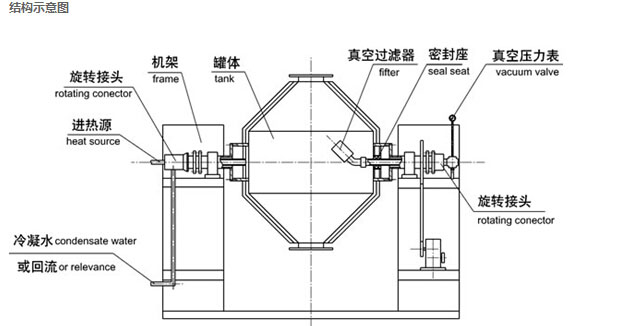

  原理
  SZG双锥回转真空干燥机为双锥形的回转罐体;罐内在真空状态下;向夹套内通人蒸汽或热水进行加热;热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水气;通过真空泵经真空排气管被抽走。由于罐体内处于真空状态;且罐体的回转使物料不断的上下、内外翻动;故加快了物料的干燥速度;提高干燥效率;达到均匀干燥的目的。

技术规格

规格
名称
100
350
500
750
1000
1500
2000
3500
4500
5000
罐内容积
100
350
500
750
1000
1500
2000
3500
4500
5000
装料容积 (L)
≤50
≤175
≤250
≤375
≤500
≤750
≤1000
≤1750
≤2250
≤2500
加热面积 (m2)
1.16
2
2.63
3.5
4.61
5.58
7.5
11.2
13.1
14.1
转速 (rpm)
4 - 6
电机功率 (kw)
0.75
1.1
1.5
2
3
3
4
5.5
7.5
11
占地面积长×宽(mm)
2160×800
2260×800
2350×800
2560×1000
2860×1300
3060×1300
3260×1400
3760×1800
3960×2000
4400×2500
回转高度(mm)
1750
2100
2250
2490
2800
2940
2990
3490
4100
4200
罐内设计压 (MPa)
-0.1-0.15
夹套设计压力 (MPa)
≤0.3
工作温度 (oC)
罐内≤85 夹套≤140
用冷凝器时,真空泵,
2X-15A
2X-15A
2X-30A
2X-30A
2X-70A
JZJX300-8
JZJX300-4
JZJX600-8
JZJX600-4
JZJX300-4
型号,功率
2KW
2KW
3KW
3KW
505KW
7KW
9.5KW
11KW
20.5KW
22KW
不用冷凝器时,真空泵 ,
SK-0.4
SK-0.8
SK-0.8
SK-2.7B
SK-2.7B
SK-3
SK-6
SK-6
SK-9
SK-10
型号,功率
1.5KW
2.2KW
2.2KW
4KW
4KW
5.5KW
11KW
11KW
15KW
18.5KW
重量(kg)
800
1100
1200
1500
2800
3300
3600
6400
7500
8600

注:对干燥前后容积变化很大的物料,其装料系数可适当加大或缩小。
